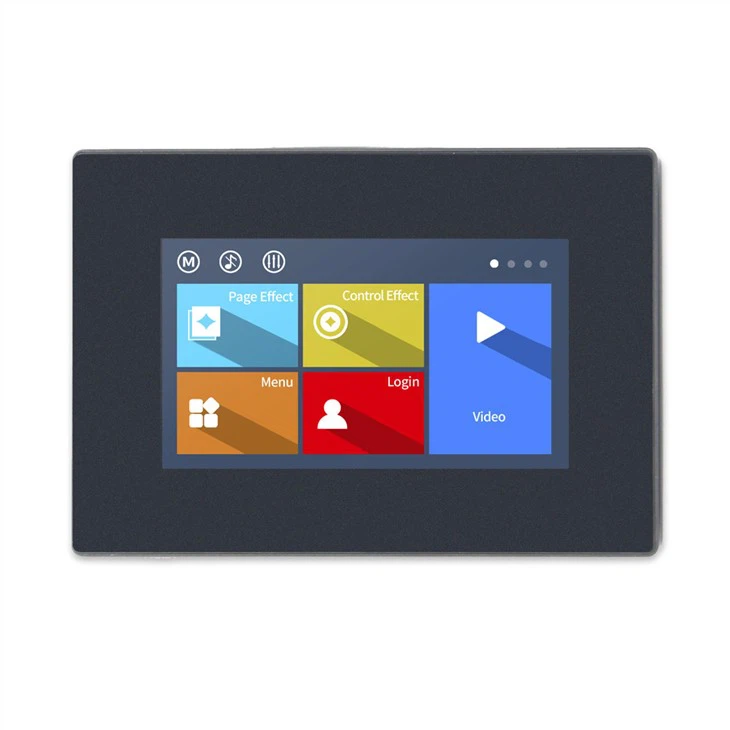

Modul Tampilan LCD 480×272 Dengan Layar Sentuh Dan Papan
Modul Tampilan LCD 480×272 Dengan Layar Sentuh dan Papan
model:FT4827X543_011X_Y
Deskripsi
Menggambar:
Spesifikasi Model Produk
Seri Produk | X5 | ||||
model produk | FT4827X543_011R_Y（R:Layar Sentuh Resistif Kawat） | ||||
FT4827X543_011C_Y（C:Layar sentuh kapasitif） | |||||
Ukuran Diagonal VA | 4,3 inci | ||||
Parameter Garis Besar | |||||
Parameter | Data | Penjelasan | |||
Warna | 65K（65536） Warna | Palet 16-bit 5R6G5B | |||
Ukuran | 139.5（L） ×97.5（W） ×21（H） | FT4827X543_011R_Y | |||
139.5（L） ×97.5（W） ×21（H）） | FT4827X543_011C_Y | ||||
Ukuran LCD | 105,50 mm（L） ×67,20 mm（W） | 480×mode 272 piksel | |||
Ukuran Terlihat（A.A.） | 95,04 mm（L） ×53 mm（W） | 480×mode 272 piksel | |||
Resolusi | 480×272 piksel | Dapat diatur ke 272×480 | |||
Tipe Sentuh | 4-Kawat Sentuh Resistif Presisi / Sentuh Kapasitif | ||||
Jumlah Sentuhan | Min 1 juta kali | ||||
Mode Lampu Latar | DIPIMPIN | ||||
Umur Lampu Latar (Rata-rata) | >30.000 jam | ||||
Kecerahan | 300 kali（FT4827X543_011R_Y） | 100-tingkat kecerahan dapat disesuaikan | |||
300 kali（FT4827X543_011C_Y） | 100-tingkat kecerahan dapat disesuaikan | ||||
Berat bersih | 156.3g（FT4827X543_011R_Y） | ||||
175.0（FT4827X543_011C_Y） | |||||
Parameter Kinerja Listrik | |||||
Parameter | Kondisi Uji | menit | Khas | Maksimal | Satuan |
Tegangan Operasi | 4.65 | 5 | 6.5 | V | |
Arus Kerja | VCC=+5V,dengan keluaran speaker | - | 450 | - | saya |
Mode tidur | 170 | saya | |||
Daya kerja yang direkomendasikan: Catu daya stabil DC 5V 1A. | |||||
Parameter Kinerja Antarmuka | |||||
Parameter | Kondisi Uji | menit | Khas | Maksimal | Satuan |
Kecepatan Baud Port Serial | Standar | 2400 | 9600 | 921600 | Bps |
Tingkat keluaran serial （TTL） | Keluaran 1,Keluaran =1mA | 3.0 | 3.2 | - | V |
Keluaran 0,Keluaran =-1mA | - | 0.1 | 0.2 | V | |
Tingkat masukan serial （RXD） | Keluaran 1,Keluaran =1mA | 2.0 | 3.3 | 5.0 | V |
Keluaran 0,Keluaran =-1mA | -0.7 | 0.0 | 1.3 | V | |
Tingkat antarmuka | Tingkat TTL 3.3V/5V (atau tingkat 232) | ||||
Mode Komunikasi | 8,1,Tidak ada | ||||
Antarmuka pengguna | 4Pin_2.54mm dengan kunci | ||||
Antarmuka SD | |||||
Perluas IO | 8-ekspansi jalur IO IO0-IO7 mendukung input dan output, mengontrol peristiwa pengikatan, IO6-IO7 mendukung PWM | ||||
RTC | dengan RTC | ||||
Karakteristik Memori
| |||||
Kelas Memori | Parameter | Khas | Satuan | ||
Memori FLASH | Ruang penyimpanan gambar font | 120 | Bahasa Inggris | ||
Penyimpanan Pengguna | EEPROM | 1024 | BYTE | ||
Memori yang berjalan (RAM) | Ruang penyimpanan kontrol/variabel | 512 | KB | ||
Buffer perintah serial | Buffer perintah serial | 4096 | BYTE | ||
Fitur Audio (Opsional)
| |||||
Karakteristik Pembicara | Parameter | Khas | Satuan | ||
Kekuatan | 16 Ω 0.5W | 0.5 | W | ||
Ukuran | Φ40 X 5.2H | satuan | |||
Aplikasi Produk:
HMI, rakitan layar LCD, telah banyak digunakan di terminal keuangan, elektronik konsumen, terminal swalayan, dan industri lainnya. Layar Sentuh HMI 4,3 Inci dengan Layar LCD ini secara khusus disesuaikan untuk berbagai jenis perangkat pintar.
Kehormatan dan Sertifikasi Kami:Head Sun telah berhasil lulus uji perusahaan teknologi tinggi, pemasok yang diaudit, dan penilaian sistem manajemen mutu ISO9001.
